納入事例

特徴

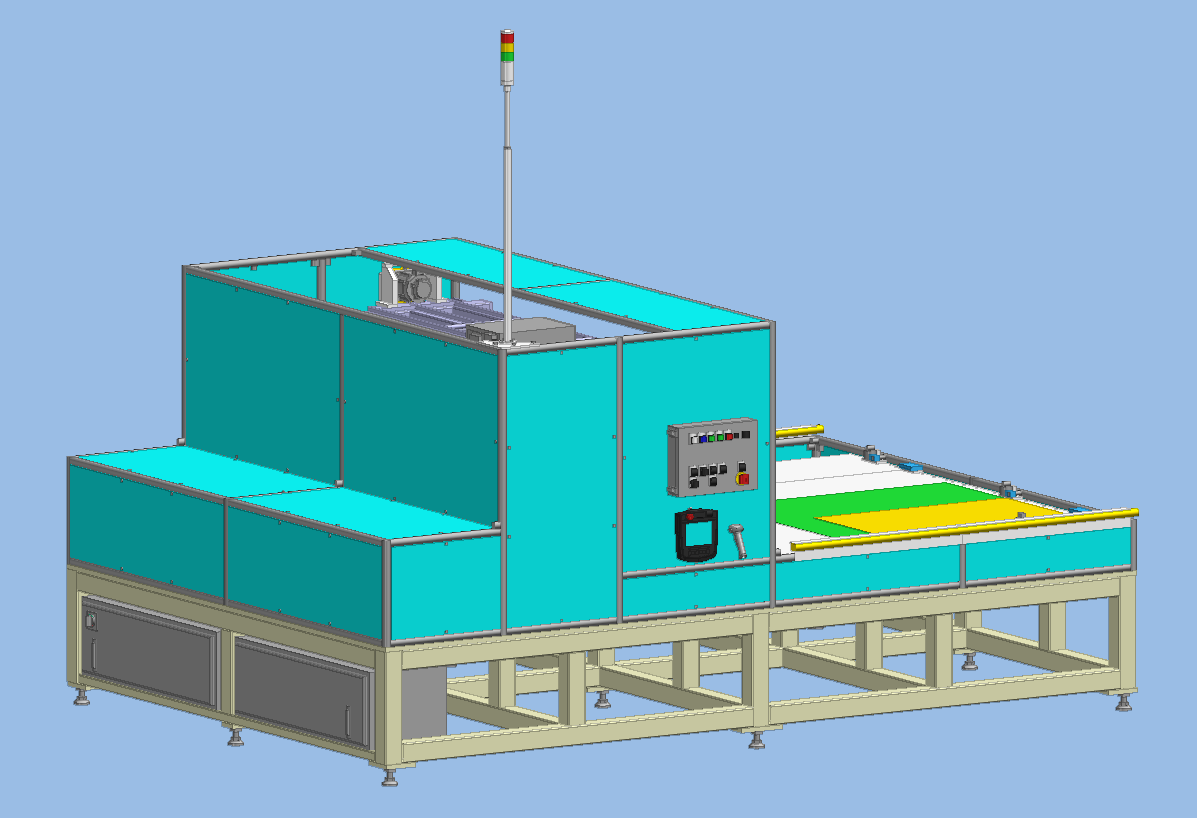

レーザー印字装置とは、レーザーマーカーを用いて板金にマーキング･意匠を行う設備です。

〇 主な特徴
　 大型から小型まで幅広いワークに対応
　 本装置では、大型で2000×1500mm、小型で150×100mmのワークサイズを想定しています。
　 大型板金のような広いワークから、小型ワークまで対応できる構成です。

〇 小型ワークの複数同時セットに対応
　 小型ワークについては、複数個を同時にセットしてマーキングを行うことが可能です。
　 1個ずつセットする場合と比べて、段取り回数の削減につながります。

〇 バランサーを使用したセットが可能
　 大型ワークや重量物を扱う場合は、作業者の負担が大きくなりやすいため、バランサーを使用したセットが可能なレイアウトを想定しています。
　 ワークの投入や位置合わせを補助し、作業性の向上につなげます。

〇 センサによるセットミス検知
　 ワークの置き間違いやセット不良は、マーキング位置のズレや加工ミスにつながる可能性があります。
　 本装置では、センサによるセットミス検知機能を備えることで、マーキング不良の防止に配慮しています。

〇 X-Yステージによる位置決め
　 X-Y方向の繰り返し精度は0.2mmを想定しています。
　 レーザーヘッドの位置を制御しながらマーキングを行うことで、マーキング位置の安定化を図ります。
